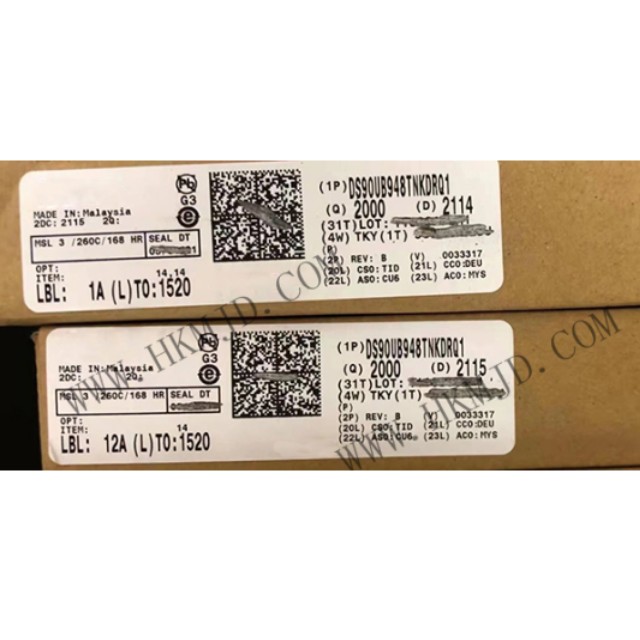

DS90UB948TNKDRQ1（DS90UB948-Q1）是一款 FPD-Link III 解串器，與 DS90UB949A/949/947-Q1 串行器配合使用時可將單通道或雙通道 FPD-Link III 流轉換成 FPD-Link (OpenLDI) 接口格式。該解串器能夠在具有成本效益的 50Ω 單端同軸或 100Ω 差分屏蔽雙絞線 (STP) 電纜上運行。它能夠從單通道或雙通道 FPD-Link III 串行流中恢復數據，然后將其轉換為雙像素 FPD-Link（8 個 LVDS 數據通道 + 時鐘），最高可支持 2K (2048x1080) 的視頻分辨率（24 位色深）。這可為各個支持 HDMI 的源（例如 CPU）間提供橋接，以便連接到現有 LVDS 顯示器或應用處理器。

FPD-Link III 接口支持通過同一條差分鏈路進行視頻和音頻數據傳輸以及全雙工控制（包括 I2C 和 SPI 通信）。通過兩個差分對實現視頻數據和控制的整合可減小互連線尺寸和重量，并簡化系統設計。通過使用低壓差分信令、數據換序和隨機生成更大限度地減少了電磁干擾 (EMI)。在向后兼容模式下，該器件在單一差分鏈路上最高可支持 WXGA 和 720p 分辨率（24 位色深）。

該器件將自動檢測 FPD-Link III 通道并提供一種時鐘對齊和偏移補償功能，無需任何特殊的訓練模式。這可在互連線路（例如，PCB 布線）中出現不匹配問題、電纜線對長度存在差異以及連接器不平衡時確保相位偏移在容差范圍內。

特性

? 符合汽車應用要求

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 2：–40°C 至 +105°C 環境工作溫度范圍

? 支持高達 192MHz 的像素時鐘頻率，可實現 2K(2048x1080) 的分辨率和24 位色深

? 具有偏斜校正能力的單通道或雙通道 FPD-Link III接口

? 單通道或雙通道 OpenLDI (LVDS) 發送器

– 單通道：高達 96MHz 的像素時鐘

– 雙通道：高達 192MHz 的像素時鐘

– 可配置的 18 位 RGB 或 24 位 RGB

? 提供功能安全

– 有助于進行 ISO 26262 系統設計的文檔

? 四通道高速 GPIO（每個通道最高 2Mbps）

? 自適應接收均衡

– 在 1.48GHz 下的通道插入損耗補償高達

–15.5dB，在 1.68GHz 下的通道插入損耗補償高達 -9dB

– 提供自動溫度和電纜老化補償

? SPI 控制接口速率高達 3.3Mbps

? 具有 1Mbps 快速模式增強版的 I2C（控制器/目標）

? 圖像增強功能（白平衡和抖動）

? 支持 7.1 多條 I2S（4 個數據）通道

應用

? 汽車信息娛樂系統：

– 中央信息顯示屏

– 后座娛樂系統

– 數字儀表組
