ADRF5532BCPZN - 2.3 GHz 至 2.7 GHz，接收器前端

產品概覽

ADRF5532BCPZN 是一款集成射頻前端多芯片模塊，專為時分雙工 (TDD) 應用而設計。該器件的工作頻率為 2.3 GHz 至 2.7 GHz。ADRF5532 配置了一個低噪聲放大器 (LNA) 和一個高功率硅單刀雙擲 (SPDT) 開關。在 2.6 GHz 的接收工作中，LNA 的噪聲系數 (NF) 低至 1.2 dB，增益高達 35.5 dB，三階輸入截取點 (IIP3) 為 -4 dBm。

主要特性

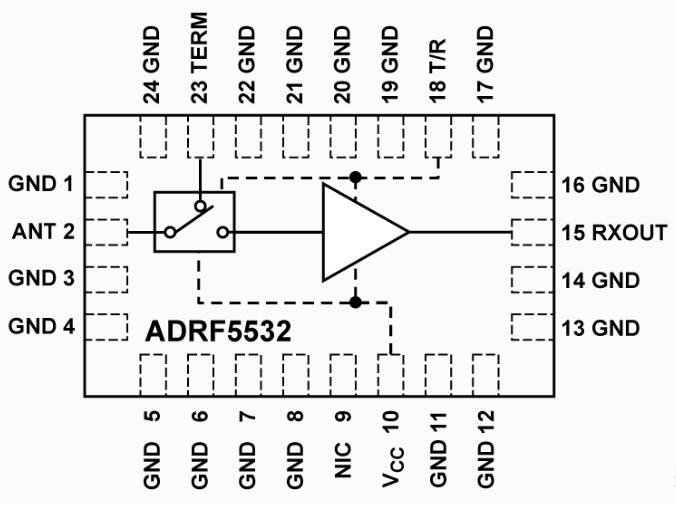

集成射頻前端

低噪聲放大器和大功率硅 SPDT 開關

片上偏置和匹配

單電源工作

增益：2.6 GHz 時典型值為 35.5 dB

增益平坦度：25°C 時 0.2 dB，帶寬 400 MHz

低噪聲系數： 1.2 dB（2.6 GHz 時的典型值

插入損耗低： 2.6 GHz 時典型值為 0.7 dB

TCASE = 105°C 時具有高功率處理能力

全壽命

LTE 平均功率（8 dB PAR）：36.5 dBm

單次事件（<10 秒操作）

LTE 平均功率（8 dB PAR）：39 dBm

高輸入 IP3： -4 dBm

低供電電流

接收操作： 5 V 時典型值為 118 mA

發送操作： 5 V 時典型值為 15 mA

正邏輯控制

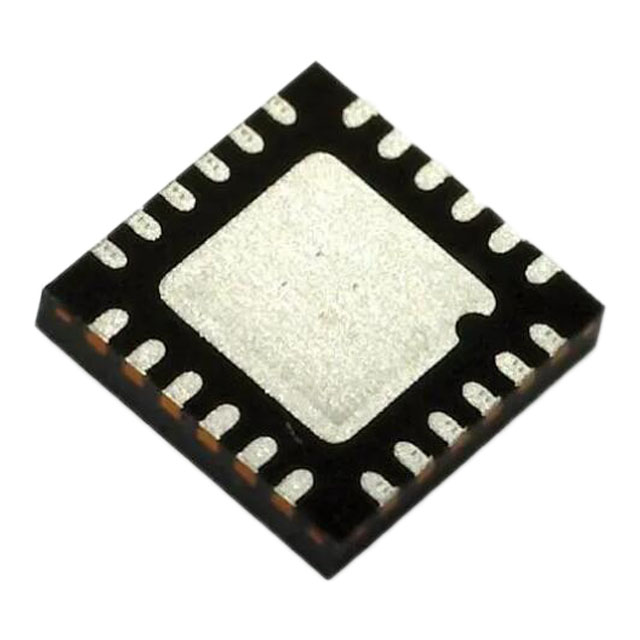

5 mm × 3 mm、24 引線 LFCSP 封裝

引腳與 3.1 GHz 至 4.2 GHz 接收器前端 ADRF5534 兼容

應用

無線基礎設施

TDD 大規模多輸入多輸出 (MIMO) 和有源天線系統

基于 TDD 的通信系統
